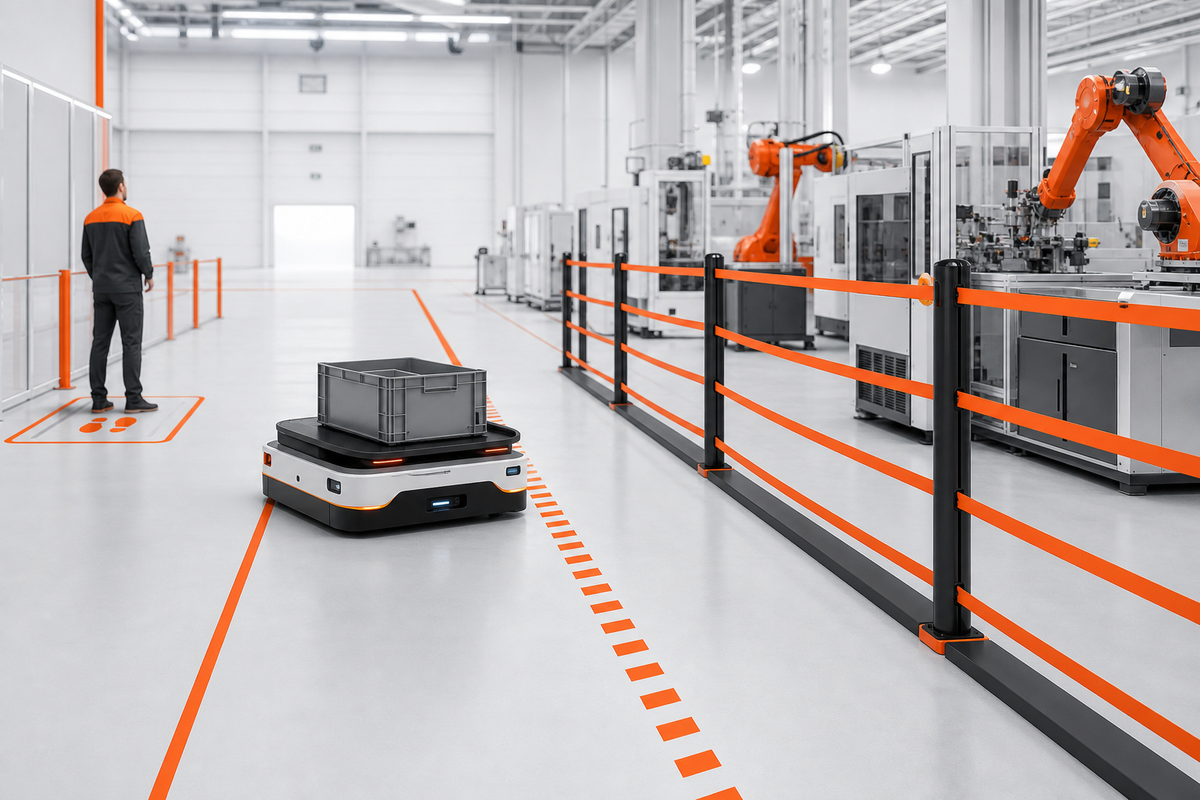

Bezpečnost mobilních robotů začíná u podlahy

Když do haly vjede mobilní robot, pozornost se přirozeně soustředí na samotný stroj: jeho senzory, software a to, jak obratně se vyhýbá překážkám. O bezpečnosti mobilních robotů se však rozhoduje mnohem dříve a mnohem níže — na podlaze, po které se vozidlo a člověk mají pohybovat současně. Tento článek ukazuje, proč jsou čitelné, fyzické hranice na podlaze předpokladem každého zavedení, a nikoli kosmetickým doplňkem po spuštění flotily.

Robot nevstupuje do haly — vstupuje do navrženého prostředí

Dobrým referenčním bodem je pilotní test humanoidů, který BMW provádělo v závodě ve Spartanburgu. Na tomto testu nebylo nejzajímavější to, že robot chodí po hale, ale že se z dřívějších pokusů vyvodily konkrétní závěry týkající se bezpečnostních zón, konektivity a interakce člověk–robot. Jinými slovy: než stroj začal pracovat, musel někdo nejprve navrhnout prostor, ve kterém se bude pohybovat.

To mění způsob uvažování o zavedení. Robot do haly „nevstupuje“ sám — vstupuje do prostředí, které lidé předem popsali hranicemi, trasami a pravidly provozu. Pokud tento popis chybí, autonomie se nemá o co opřít. Stroj se pak pohybuje v prostoru, kterému rozumí jen jeho algoritmus, a lidé kolem něj musí odhadovat, kudy vede jízdní dráha a kdy jí uhnout z cesty. Odhad je opakem bezpečnosti.

Bezpečnost mobilních robotů začíná u podlahy

Podlaha je prvním a nejuniverzálnějším nosičem informací v hale. Vidí ji všichni: operátor s vozíkem, chodec procházející mezi pracovišti, mistr směny i samotný robot, který vnímá okolí z nízké perspektivy. Proto se právě na podlaze nejsnáze buduje společný jazyk, kterému člověk i stroj rozumějí stejně.

Hranice nakreslená na podlaze funguje nezávisle na systému řízení flotily. I když software „ví“, kudy vede trasa, člověk tuto znalost nemá — dokud ji neuvidí pod nohama. Kontrastní podlahové značky a pásky mění abstraktní zónu ze systému v něco, co lze vidět na několik metrů a pochopit bez školení. Je to přesně ta vrstva, kterou pilotní projekty, jako je zavedení u BMW, popisují jako bezpečnostní zóny — jen převedená na nejjednodušší, fyzickou úroveň.

Hranice, kterou je vidět na několik metrů

Klíčová otázka u každé zóny zní: uvidí ji operátor dostatečně včas? Pokud hranici zaznamená teprve ve chvíli, kdy v ní už stojí, není to hranice, ale odhad. Účinné oddělení provozu vyžaduje, aby člověk pravidlo přečetl na vzdálenost, která mu umožní reagovat — zpomalit, zastavit se, sejít z dráhy. Za tuto čitelnost odpovídají dvě vrstvy.

Vodorovné značení — informační vrstva

Jízdní trasy, rozhodovací body a odkládací zóny se vyznačují vodorovným značením. Důležitá je zde důslednost a kontrast: jedna barva pro dopravní koridory, jiná pro pěší zóny a ještě jiná pro oblasti se zvýšeným rizikem. Značení říká, kudy vede dráha robota a kde se člověk může bezpečně pohybovat, ale samo o sobě nic nezastaví. Je to vrstva informace, nikoli ochrany.

Fyzické bariéry — ochranná vrstva

Tam, kde samotné značení nestačí — na křižovatkách s pěším provozem, u pracovišť přiléhajících k trase, v úzkých průchodech nebo u sloupů a regálů, kde hrozí sevření — je potřeba pevná hranice. Pružné bariéry Raysan fyzicky oddělují dráhu vozidla od prostoru lidí a chrání infrastrukturu před následky případného kontaktu. Na rozdíl od tuhých nárazových zábran pružná bariéra pohlcuje energii nárazu a vrací se do původního tvaru, díky čemuž zajistí jednotlivou událost, aniž by vyžadovala výměnu po každém kontaktu. Zásada, která obě vrstvy uspořádává, je jednoduchá: čím vyšší riziko v daném místě, tím pevnější hranice — od malované čáry přes značku až po fyzickou překážku.

Smíšené zóny: kde se kříží pohyb člověka a robota

Nejobtížnější nejsou rovné úseky tras, ale místa, kde se pohyb robota kříží s pohybem operátorů, vozíků a ruční přepravy. Právě tam se soustřeďuje riziko a právě tam musí interakce člověk–robot stát na jednoduchých, jednoznačných signálech. Operátor nemá čas situaci analyzovat — musí během několika sekund vědět, kdo má přednost a kde je bezpečné místo, aby vozidlo propustil.

Uspořádaná ochrana chodců odpovídá právě na tyto body: vyznačuje přechody v místech, kde je křížení tras nevyhnutelné, a azyly — zóny, kde se člověk může zastavit mimo jízdní dráhu. Hranice zde přestává být jen varováním a stává se fyzickým oddělením dvou proudů provozu. Dobře navržená smíšená zóna nenutí chodce rozhodovat se „od oka“ — předem určuje, kudy projít a kde počkat.

Konzistence mezi směnami — hranice, která nezmizí ve 22:00

Bezpečná hranice musí znamenat totéž na každé směně a v každém místě haly. Pokud na první směně žlutá čára označuje trasu robota a na třetí na ni někdo „na chvilku“ postaví paletu, celý systém se rozpadá. Robot narazí na překážku, se kterou se nepočítalo, a člověk ztratí důvěru ve značení, které nikdo nevymáhá.

Proto hranice na podlaze vyžadují nejen dobrý návrh, ale i disciplínu při údržbě. Trasy musí zůstat volné, značení čitelné i přes opotřebení a bariéry na svém místě. Je to „nudná“ část zavedení — a zároveň ta, která nejčastěji rozhoduje o tom, zda bude robot skutečnou podporou, nebo zdrojem každodenních mikrokolizí a prostojů.

Mini kontrolní seznam fyzických hranic před startem

Než flotila zahájí produkční provoz, vyplatí se ověřit několik jednoduchých otázek týkajících se výhradně fyzické vrstvy:

• Jsou zóny pohybu robota vidět na několik metrů, a ne až zblízka?
• „Čte“ operátor bez školení pravidla provozu jen na základě značení?
• Je značení v místech nejvyššího rizika podpořeno fyzickou bariérou?
• Jsou na křižovatkách provozu vyznačeny přechody a azyly pro chodce?
• Znamenají hranice totéž na všech směnách a jsou udržovány v konzistentním stavu?
• Ví člověk během několika sekund, co dělat, když se jeho cesta kříží s trasou vozidla?

Pokud je odpověď na kteroukoli z těchto otázek „ne“, nejlevnější a nejrychlejší prvek zavedení — organizace prostoru — ještě není připraven. Robot lze dodat za několik týdnů. Prostředí, ve kterém bude bezpečný, se buduje dříve a od podlahy.

Je fyzická vrstva potřeba, když má robot vlastní bezpečnostní senzory?

Senzory chrání před kontaktem, ale nenahrazují čitelnou hranici pro člověka. Skener zastaví vozidlo, když detekuje překážku — to je však reakce na situaci, která již nastala. Fyzická hranice a značení působí dříve: zajistí, že operátor do jízdní dráhy vůbec nevstoupí a riskantní křížení provozu nevznikne. Obě vrstvy se doplňují — palubní chrání stroj a okolí na poslední chvíli, fyzická eliminuje kritické situace dříve, než nastanou.

Čím začít, když hala nebyla navržena pro roboty?

Podlahou. Nejprve se vytyčí a označí stálé jízdní trasy vedené mimo místa s hustým pěším provozem, poté se bariérami zabezpečí body nejvyššího rizika a nakonec se smíšené zóny uspořádají přechody a azyly. Toto pořadí umožňuje získat čitelné, bezpečné prostředí bez přestavby haly — ještě dříve, než se v ní objeví první vozidlo.
