Trubkové systémy Lean Manufacturing v praxi

V praxi lean nevítězí ten, kdo postaví nejlepší pracoviště, ale ten, kdo ho dokáže nejrychleji přestavět. Proto se trubkové systémy lean — modulární konstrukce z trubek a spojek — staly fyzickou infrastrukturou továren pracujících v duchu Kaizen: umožňují ráno navrhnout pracoviště, regál nebo vozík a po odpoledním gemba walk ho změnit bez svářečky a bez odstávky. Tento článek ukazuje, jak je využít v každodenní práci na toku materiálu.

Co je trubkový systém a proč v něm nejsou sváry

Trubkový systém (Pipe & Joint System, Pipe Racking System) je modulární konstrukční systém založený na dvou prvcích: ocelových nebo hliníkových trubkách normalizovaného průměru a sadě kovových a plastových spojek. Standardem je trubka D28 — vnější průměr 28 mm, stěna 1,0 nebo 2,0 mm — méně často se používá 32 mm nebo 42 mm. Konstrukce se řeže na míru a sešroubuje spojkami, takže vzniká bez svařování, bez speciálního nářadí a bez trvalého spojování prvků.

Absence svárů není kosmetická úspora, ale konstrukční vlastnost. Šroubovaný spoj lze rozebrat a znovu složit v jiné geometrii a tytéž trubky a spojky se vracejí do dalšího projektu. Dobře navržená spojka přitom hlídá opakovatelnost: kontrola hloubky zasunutí trubky, dodatečné zajištění samovrtným šroubem a vnitřní profil dávají spoji sílu proti vytržení přes 80 kg — tedy tuhost blízkou svařované konstrukci při zachování úplné rozebíratelnosti. Poznejte celý rozsah komponentů v naší nabídce trubkových systémů.

Od Kaizen k automatizaci: proč jsou trubkové systémy lean tak flexibilní

Koncepce se zrodila v Japonsku. V roce 1953 vyvinuli inženýři YAZAKI Kako Corporation systém manipulace s materiálem, který se rychle rozšířil v Japonsku a USA. Toyota, Ford a Chrysler ho zavedly jako nástroj neustálého zlepšování — kaizen — a od 90. let 20. století jsou trubkové systémy lean globálním standardem v automotive, letectví, elektronice a logistice.

Důvod je jednoduchý. Svařované konstrukce jsou tuhé ve špatném smyslu: jakmile jsou postaveny, brání se změně layoutu. Hliníkové profily bývají drahé a vyžadují odbornou montáž a standardní průmyslový nábytek neodpovídá individuálním procesům. Trubkový systém tyto bariéry odstraňuje — nabízí okamžitou rekonfiguraci, plnou znovupoužitelnost komponentů, nízké vstupní náklady a možnost samostatné montáže výrobním týmem. V jazyce návrhu toku materiálu to znamená jedno: fyzická infrastruktura drží krok s cyklem PDCA. Layout lze zdokonalovat iterativně, v souladu se stejným základem, na kterém stojí Toyota Production System.

Co skutečně postavíte z trubek a spojek

Modularita systému se projeví teprve v aplikacích. Z jedné sady komponentů vznikne většina provozních struktur v hale.

Pracoviště přizpůsobená operátorovi

Montážní pracoviště jsou základní aplikací systému. Výšku, hloubku a šířku nastavíte podle ergonomie konkrétního operátora, a ne naopak — pracoviště se přizpůsobuje člověku. Když se změní výrobek nebo obsazení, tentýž nábytek přestavíte během několika hodin.

Průtokové regály poháněné gravitací

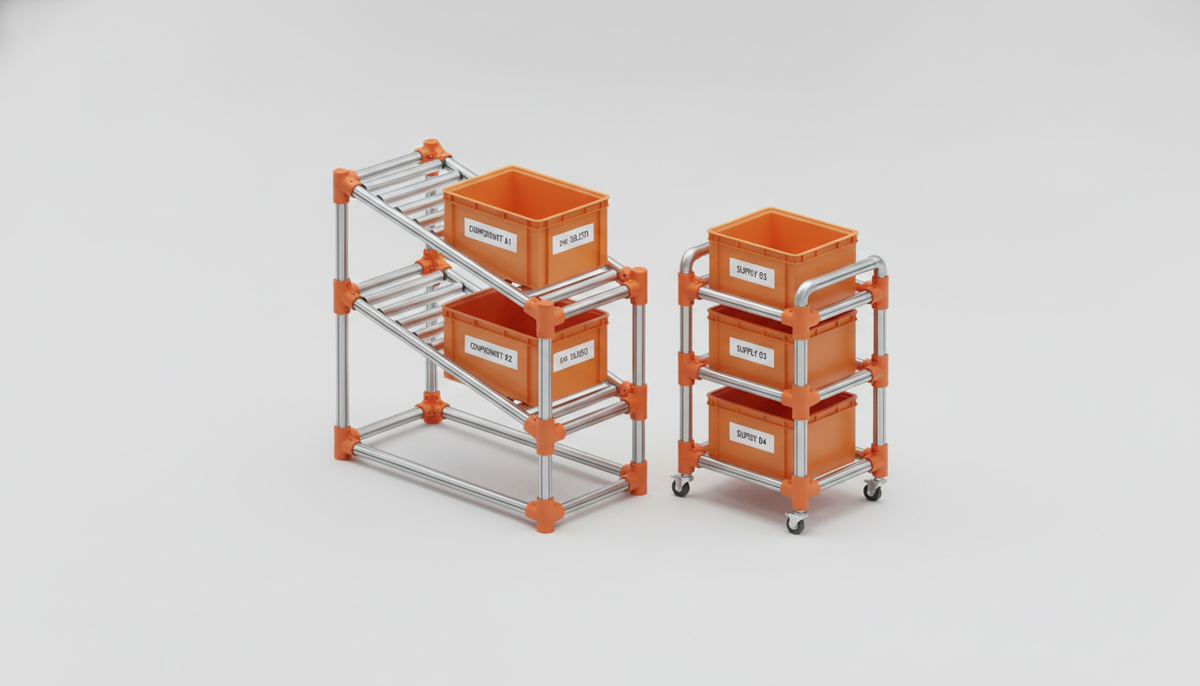

Flow rack je gravitační regál realizující princip FIFO. Přepravky kloužou po válečkových lištách nebo plastových kolečkách silou gravitace — bez motoru, bez napájení, bez řízení. Je to čistá myšlenka karakuri, tedy low-cost automation: práci vykonává fyzika, ne pohon. Prázdná přepravka se vrací horní úrovní, plná čeká dole vždy ve stejném pořadí, v jakém dorazila. Odchylka od standardu je vidět okamžitě.

Vozíky a linkové supermarkety

Z trubek a spojek postavíte přepravní vozíky, vychystávací vozíky (kitting) a tažené vozíky (tugger) a z nich celé linkové „supermarkety“ — odkládací zóny, ze kterých milk run odebírá komponenty v taktu linky. Paletové a plošinové vozíky se vyplatí postavit na vyhrazeném systému CS: modulární podvozky s ojemi a závěsy s pojistkou, kosočtverečným uspořádáním kol a otáčením o 360° zajedou i do velmi úzkých výrobních pracovišť. K tomu přistupují kompletní montážní linky podporující one-piece flow, které postupně rozšiřujete s růstem objemu.

Speciální varianty: barva 5S a zóny ESD

Trubka se vyrábí ve 12 barevných variantách v souladu se systémy vizuální identifikace a metodikou 5S — barva pracoviště nebo přepravky se sama stává pracovním standardem, viditelným bez ptaní a bez instruování nového operátora. Pro elektroniku a letectví je k dispozici kompletní řada ESD: vodivé trubky, niklované spojky zajišťující kontinuitu vodivosti v celé konstrukci, kolečka ESD a pracovní desky ESD. Díky tomu splňují kompletní pracoviště, regály a vozíky požadavky zón EPA — ochrany před elektrostatickými výboji.

Integrace s milk run a AGV bez výměny infrastruktury

Nejdůležitější vlastnost z hlediska vyspělosti továrny: trubkový systém se navrhuje s ohledem na kompatibilitu s vozidly AGV a autonomními roboty AMR. Konstrukce vozíků a regálů se vybavují standardními body připojení, najížděcími vodítky pro platformy AGV a taženými systémy (towed trolleys), které tvoří logistické vláčky milk run.

Význam je strategický. Továrna může dnes vozit komponenty ručním milk runem a za rok pod tytéž vozíky připojit platformu AGV — bez přestavby regálů, bez nových vozíků, bez výměny infrastruktury. To je právě cesta „od Kaizen k automatizaci“: modulární konstrukce roste spolu s procesem, místo aby vynucovala nákladný restart při každém kroku automatizace.

Jak přistoupit k zavedení — praktický kontrolní seznam

• Začněte tokem, ne nábytkem. Zmapujte cestu materiálu a teprve podle ní navrhujte pracoviště, regály a vozíky.
• Navrhujte pro gravitaci. Všude, kde je to možné, nahraďte zvedání a posouvání průtokovým regálem FIFO — je to nejlevnější automatizace, jakou máte.
• Standardizujte barvou. Přiřaďte barvy trubek zónám a skupinám komponentů v souladu s 5S dříve, než halu rozšíříte.
• Nechte si rezervu pro AGV. I při ručním milk runu navrhujte vozíky s body připojení — budoucí platforma AGV zajede pod hotovou konstrukci.
• Považujte konstrukce za znovupoužitelné. Vykazujte komponenty jako fond, ne jako jednorázový nábytek — po každé změně layoutu se vracejí do oběhu.

FAQ

Je trubkový systém bez svařování dostatečně pevný?

Ano. Správně navržená spojka kombinuje kontrolu hloubky zasunutí, zajištění samovrtným šroubem a vnitřní profil, což dává spoji sílu proti vytržení přes 80 kg. Tuhost je blízká svařované konstrukci a spoj přitom zůstává plně rozebíratelný.

Čím se trubkové systémy liší od hliníkových profilů?

Hliníkové profily jsou tuhé a estetické, ale dražší a vyžadují přesnou montáž. Trubkové systémy sázejí na rychlost rekonfigurace, nízké vstupní náklady a montáž vlastním týmem — proto se lépe hodí do prostředí, kde se layout často mění v rytmu kaizen.

Lze trubkový systém propojit s automatizací přepravy?

To je jeho cílové využití. Vozíky a regály se vybavují body připojení a najížděcími vodítky pro platformy AGV/AMR a taženými systémy pro vláčky milk run, což umožňuje přejít od ruční přepravy k automatizované bez výměny stávající infrastruktury.
