Antes de pedir un AMR, defina primero las zonas (VDA 5050 v3)

Antes de firmar el pedido de una flota de robots móviles, conviene responder a una pregunta que rara vez se plantea en la fase de compra: ¿por dónde tiene derecho a circular ese robot, dónde debe reducir la velocidad y dónde no puede entrar en absoluto sin permiso? No es un detalle de implantación, sino el diseño de la nave. La nueva versión del estándar de comunicación VDA 5050 v3 traslada las zonas AMR del nivel de un solo vehículo al nivel de toda la flota, y eso cambia el orden de los trabajos: primero se definen las zonas y solo después se piden los robots.

Qué cambia realmente VDA 5050 v3

VDA 5050 es un estándar abierto de comunicación entre los robots móviles y el sistema superior de gestión de flotas. Su sentido es sencillo: permite gestionar desde un único sistema una flota formada por vehículos de distintos fabricantes, en lugar de encerrar la planta en un solo proveedor. La versión 3.0 no es un retoque cosmético. Como describe The Robot Report, la actualización añade tres elementos importantes para cualquiera que planifique una flota mixta: el concepto de zonas (zone concept), el uso compartido de rutas (path sharing) y un modo de ahorro de energía estandarizado. Al mismo tiempo, el estándar mantiene la compatibilidad con versiones anteriores y con el enfoque basado en trayectorias y corredores definidos.

El cambio más importante es el primero. Antes, el robot recibía sobre todo puntos y rutas que recorrer. Ahora el software empieza a «pensar en zonas»: trabaja con áreas de la nave a las que se han asignado reglas de circulación. El robot autónomo puede planificar por sí mismo el camino entre los puntos designados, y el sistema superior se encarga de la gestión del tráfico intercambiando información sobre las rutas entre los vehículos. Para su nave, esto significa una cosa: para que la flota funcione, alguien tiene que diseñar primero esas zonas y esas reglas.

Tres tipos de zonas AMR que hay que definir antes del pedido

El concepto de zonas de VDA 5050 v3 se refiere a áreas con reglas definidas que rigen el movimiento de los robots. El estándar enumera expresamente varios tipos, y cada uno corresponde a una decisión real que tendría que tomar de todos modos en la nave.

• Zonas de acceso restringido: áreas en las que el robot no debe entrar o solo puede hacerlo en determinadas condiciones. Son puestos de trabajo de personas, puestos de control de calidad y zonas con transporte manual pesado.
• Rutas unidireccionales: áreas en las que la circulación se realiza en un solo sentido. Separan los flujos que, de lo contrario, se bloquearían mutuamente en pasillos estrechos.
• Zonas que requieren autorización: áreas en las que el robot solo puede entrar tras un permiso explícito del sistema de control. Típicamente, portones, esclusas, pasos entre naves y lugares donde se cruza un tráfico intenso.

Tenga en cuenta que no son parámetros del robot, sino decisiones sobre la organización del espacio. Ni el mejor vehículo adivinará que la zona junto al muelle es unidireccional o que la entrada al búfer de montaje requiere autorización. Alguien tiene que indicárselo en la configuración y, antes, establecerlo en el diseño de la nave. Por eso, definir las zonas es un trabajo que se hace antes de elegir los robots AGV y AMR, y no después de la entrega.

El path sharing necesita límites, también físicos

El uso compartido de rutas es una función potente: el robot planifica su propio camino entre puntos, en lugar de recorrer rígidamente un único trazado. La fluidez aumenta, pero también lo hace el número de trayectorias posibles. Si el robot puede elegir entre varios caminos, aparecerá en varios puntos de la nave de una forma menos predecible para la persona que está al lado.

Aquí surge un límite que es fácil olvidar al comprar el software: la zona existe en el sistema de control, pero la persona no la ve. El operario, el mozo de almacén o el carretillero no tienen acceso a la interfaz de la flota: solo tienen lo que ven en el suelo. Si el path sharing permite al robot aparecer en varias rutas, cada una de ellas debe ser también físicamente legible. De lo contrario, se da una situación en la que el vehículo «sabe» por dónde va y las personas a su alrededor lo adivinan.

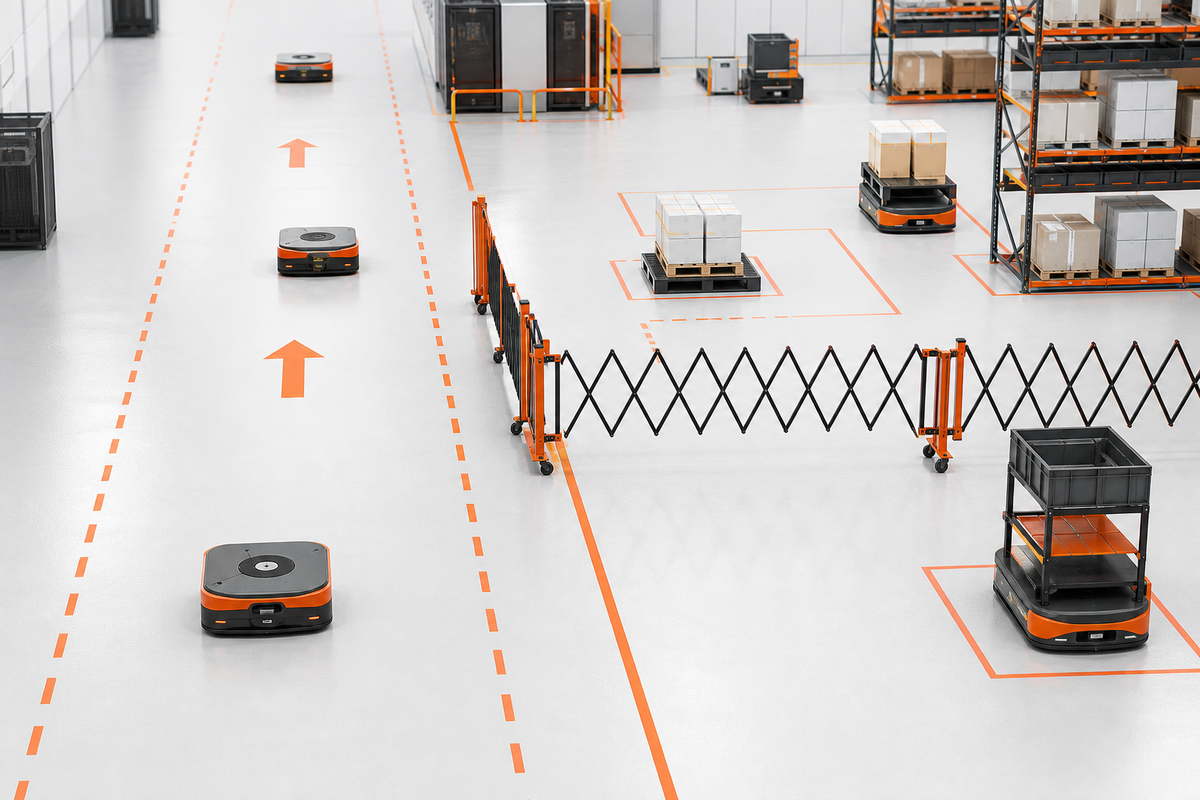

Por eso, la zona del software y la zona de la nave deben coincidir al centímetro. Los límites de las zonas unidireccionales y de las áreas de acceso restringido se marcan con señalización horizontal: cintas y marcajes que convierten una regla abstracta en una línea visible. Donde la ruta se cruza con el tráfico peatonal o donde la zona cambia de carácter, la señalización por sí sola puede quedarse corta y se recurre a vallados flexibles, por ejemplo las barreras móviles ZonePro, que delimitan físicamente el área y permiten desplazar rápidamente el límite cuando cambia el layout.

Una flota mixta eleva lo que está en juego

La razón principal por la que nació VDA 5050 v3 es escalar flotas heterogéneas, es decir, gestionar desde un único sistema vehículos de distintos fabricantes sin depender de un solo proveedor. Es una buena noticia para la planta que quiere ampliar la flota por etapas y añadir robots de distintos tipos: pequeñas unidades de transporte, tractores, plataformas elevadoras.

Sin embargo, tiene una consecuencia. Cuantos más tipos de vehículos circulan por una misma nave, más importante es que las zonas se definan una sola vez y que todos las respeten. Si cada proveedor tuviera su propia interpretación incompatible de las rutas, volvería al punto de partida: caos y lock-in. Un lenguaje común de zonas solo funciona cuando existe un mapa único y coherente de reglas de circulación al que se conectan los sucesivos robots. Ese mapa es el diseño de su nave, no una función que se compra junto con el primer vehículo.

Antes de enviar la solicitud de presupuesto: lista de comprobación de las zonas AMR

La siguiente lista ayuda a fijar el orden correcto: primero las zonas, después los robots. Conviene repasarla antes de hablar con el proveedor, porque son preguntas que se plantearán de todos modos en la fase de configuración de la flota.

• ¿Tiene dibujado el mapa de las áreas de acceso restringido, es decir, los lugares donde el robot no entra o entra de forma condicionada?
• ¿Ha indicado rutas unidireccionales allí donde los pasillos son demasiado estrechos para la circulación en ambos sentidos?
• ¿Ha definido las zonas que requieren autorización: portones, esclusas, pasos entre naves?
• Con el path sharing activado, ¿son todas las rutas alternativas físicamente legibles, y no solo en el sistema?
• ¿Coinciden los límites de las zonas en el suelo con los límites de la configuración de la flota?
• ¿Es el plan de zonas independiente del proveedor, de modo que añadir un robot de otro fabricante no obligue a rediseñarlo todo?
• ¿Se pueden desplazar la señalización y los vallados cuando cambie el layout, sin picar el suelo?

Si a la mayoría de las preguntas responde «todavía no», es señal de que está empezando el trabajo por el lado correcto. El concepto de zonas del software funciona mejor cuando tiene un respaldo físico en la nave: el robot tiene que «ver» la zona en el sistema, pero la persona tiene que entenderla a primera vista. Estas dos capas se diseñan juntas, antes del pedido, y no después del primer incidente.

¿Obliga VDA 5050 v3 a sustituir la flota actual?

No. El estándar mantiene la compatibilidad con el enfoque anterior basado en trayectorias y corredores definidos, por lo que las nuevas funciones, como el concepto de zonas, pueden introducirse de forma gradual. Lo clave es que el mapa de zonas de la nave esté listo y sea coherente: así, los nuevos vehículos se conectan a las reglas existentes.

¿Quién debe definir las zonas: el proveedor de robots o la planta?

La decisión sobre qué áreas están cerradas, son unidireccionales o requieren autorización la toma la planta, porque se deriva de la organización del trabajo y de los flujos, y no de los parámetros del vehículo. El integrador traslada esas decisiones a la configuración de la flota. Lo mejor es que el plan de zonas se elabore junto con el proyecto de señalización y vallados, de modo que la versión del software y la del suelo sean una única solución coherente.

Fuentes

• The Robot Report, «VDMA version 3.0 of VDA 5050 will help mobile robot fleets scale»: análisis de los cambios de VDA 5050 v3 (zone concept, path sharing, power-saving mode, flotas heterogéneas): therobotreport.com
