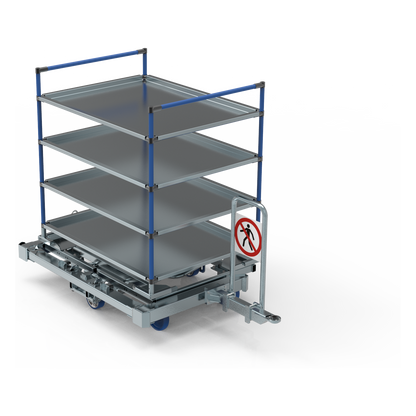

Wagon E-Frame Standard 1200

E-Frame to niezwykle wytrzymały wagon transportowy do przewożenia wymiennych platform o różnych konfiguracjach. Konstrukcja sprawdzona przez 12 lat zastosowań produkcyjnych łączy niezawodność, łatwą obsługę oraz prostotę serwisowania. Pozwala organizować transport surowców, komponentów, półproduktów i wyrobów gotowych w ramach jednego systemu transportu wewnętrznego.

Zastosowanie w różnych branżach i etapach produkcji

Wagony E-Frame znajdują zastosowanie w zakładach automotive, u producentów AGD i RTV, w branży elektronicznej oraz w innych przedsiębiorstwach produkcyjnych. Mogą obsługiwać dostawy z magazynu na produkcję, przewóz materiałów pomiędzy stanowiskami oraz odbiór wyrobów gotowych do dalszych etapów procesu.

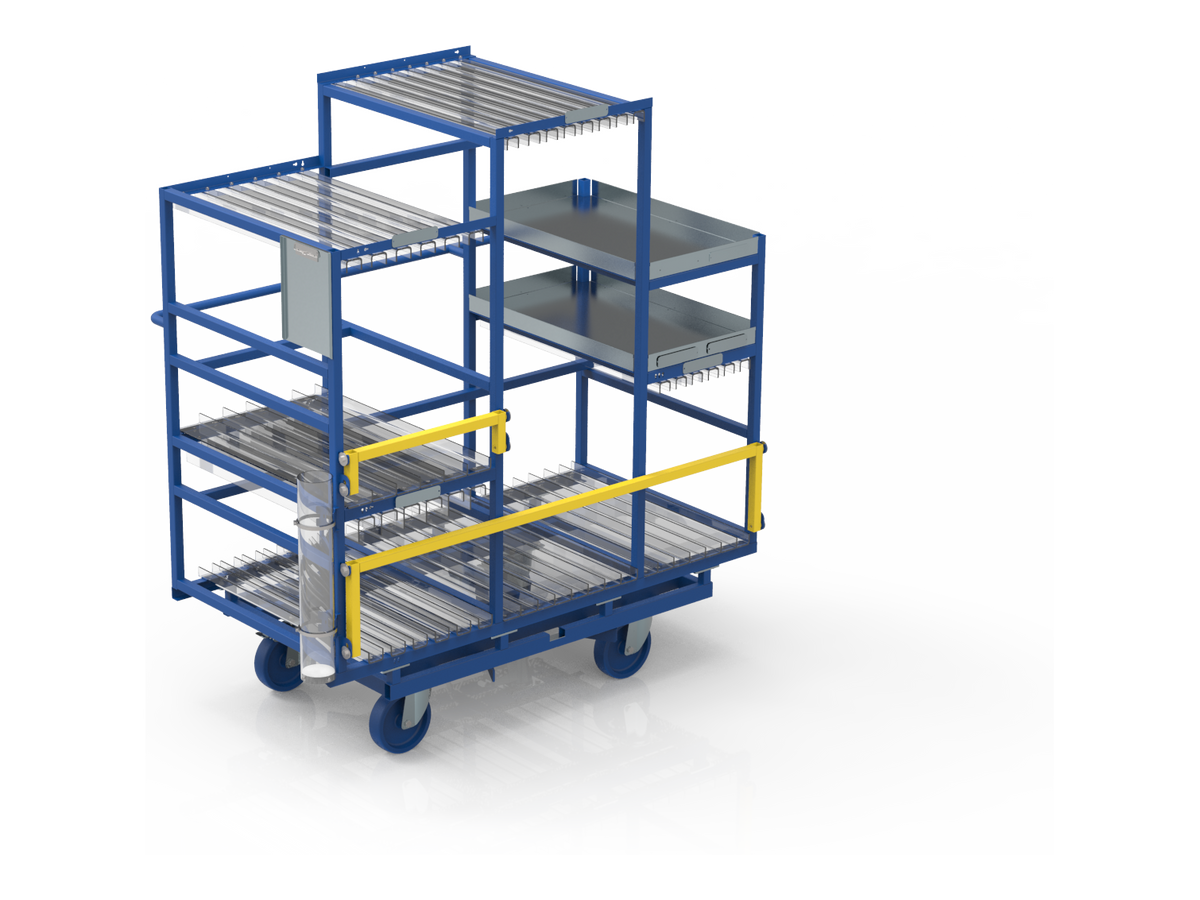

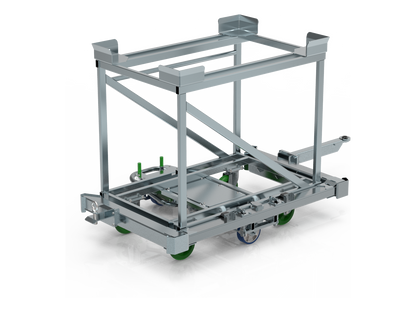

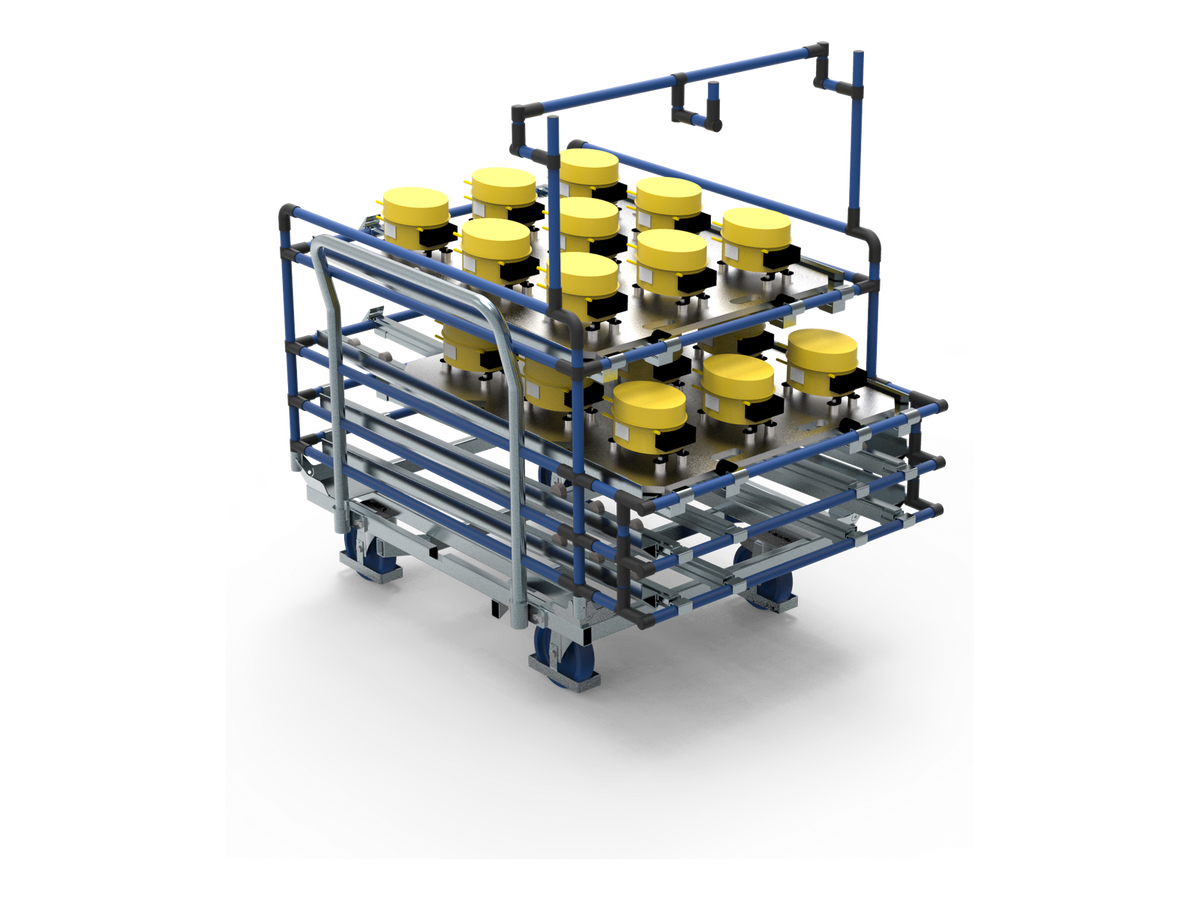

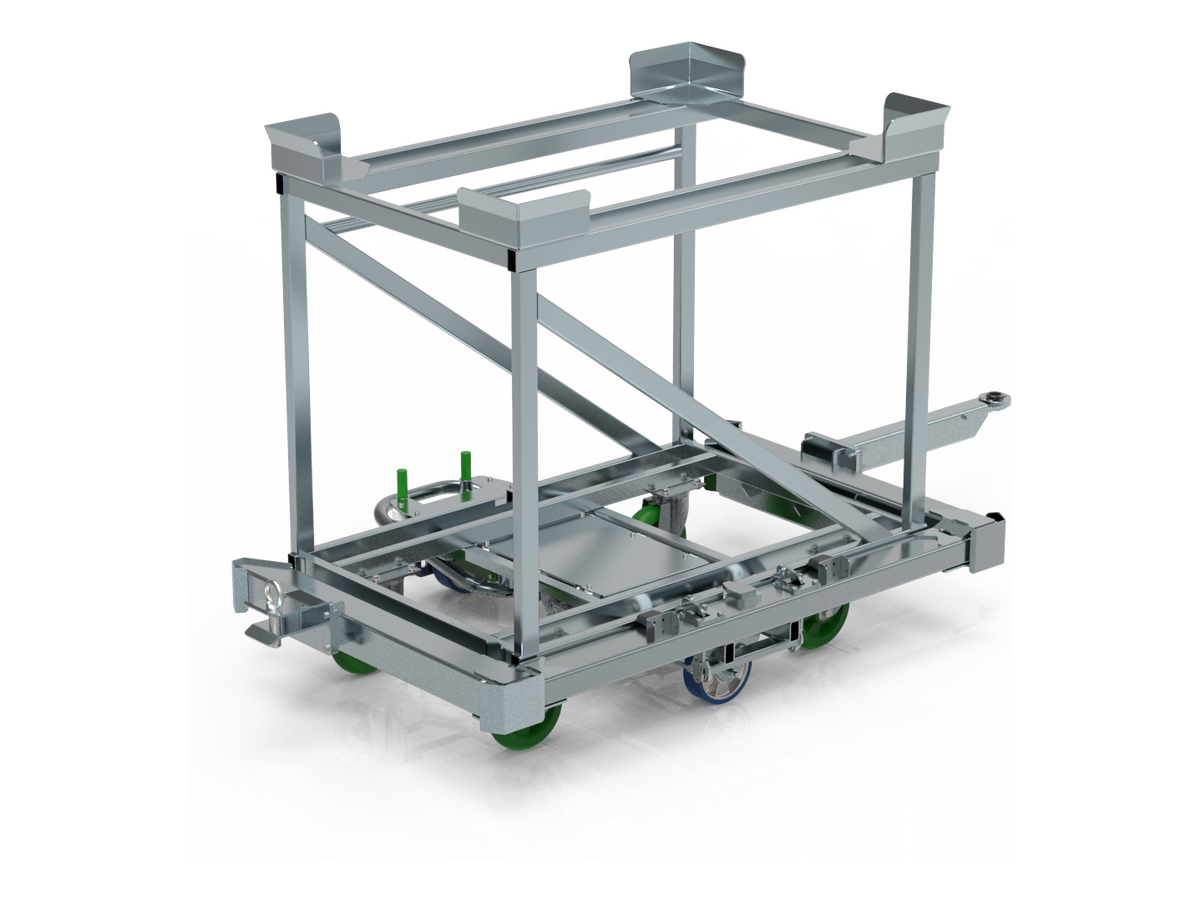

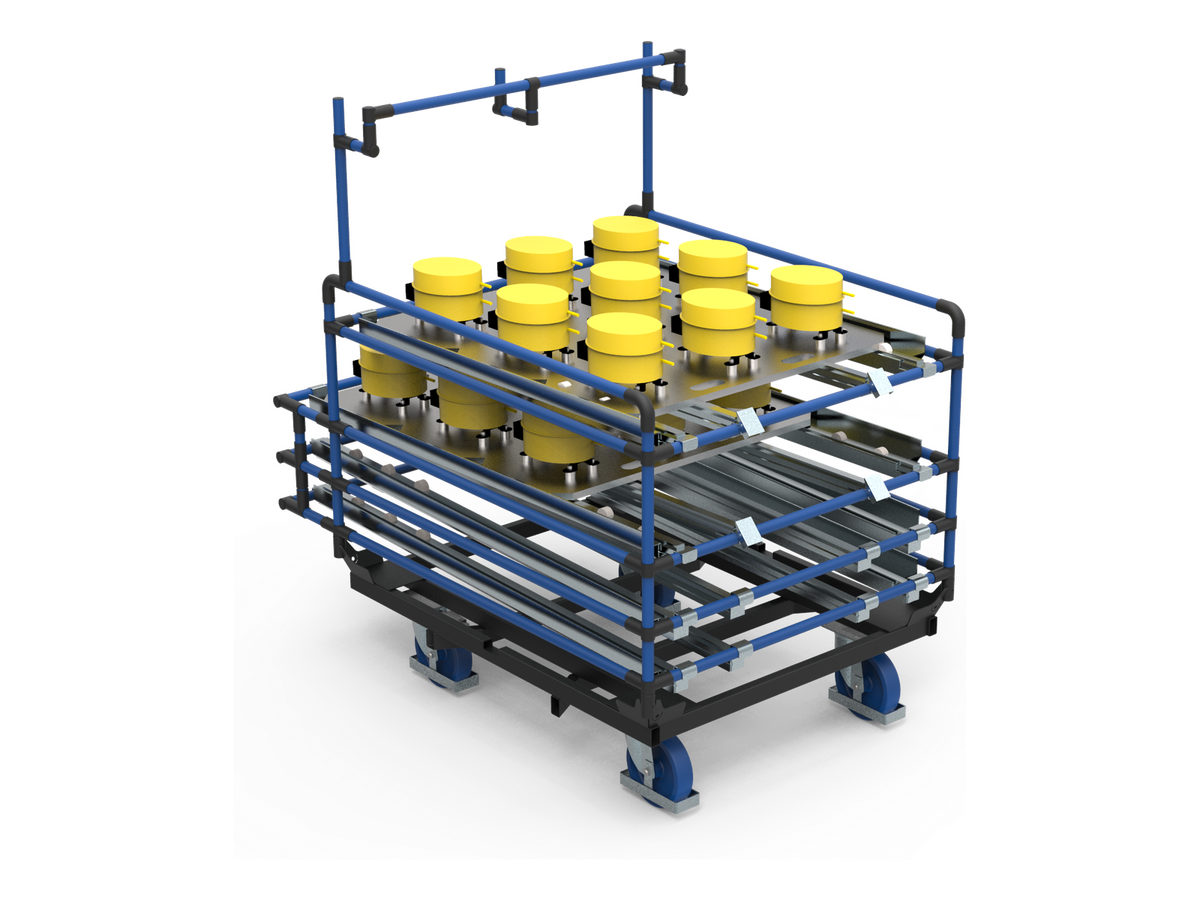

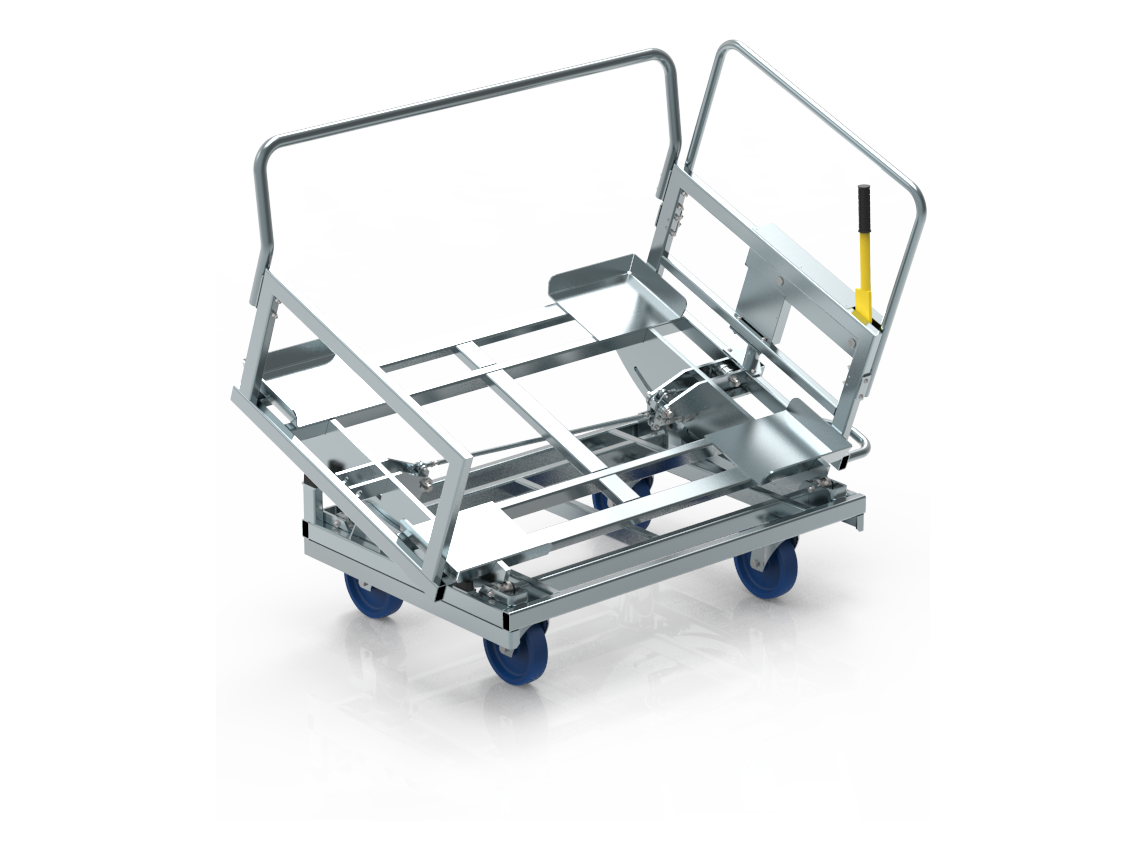

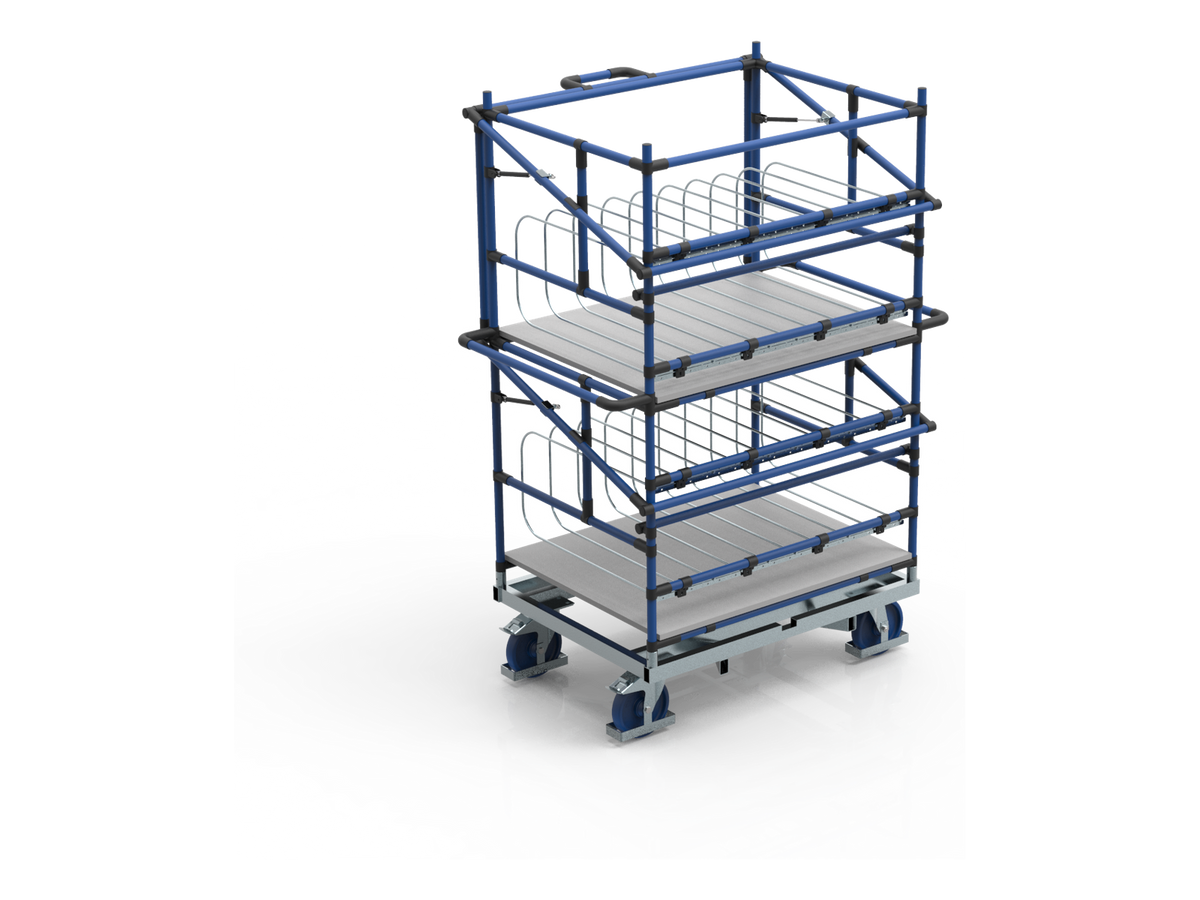

Jedną z głównych zalet systemu jest możliwość współpracy z platformami skonfigurowanymi do różnych ładunków i zadań. Dobór odpowiedniej platformy pozwala dostosować sposób transportu do formatu pojemnika, rodzaju przewożonych detali i organizacji stanowiska. Wagon pozostaje elementem zestawu transportowego, a współpracujące z nim platformy mogą pełnić różne funkcje w procesie dostaw i odbioru materiałów.

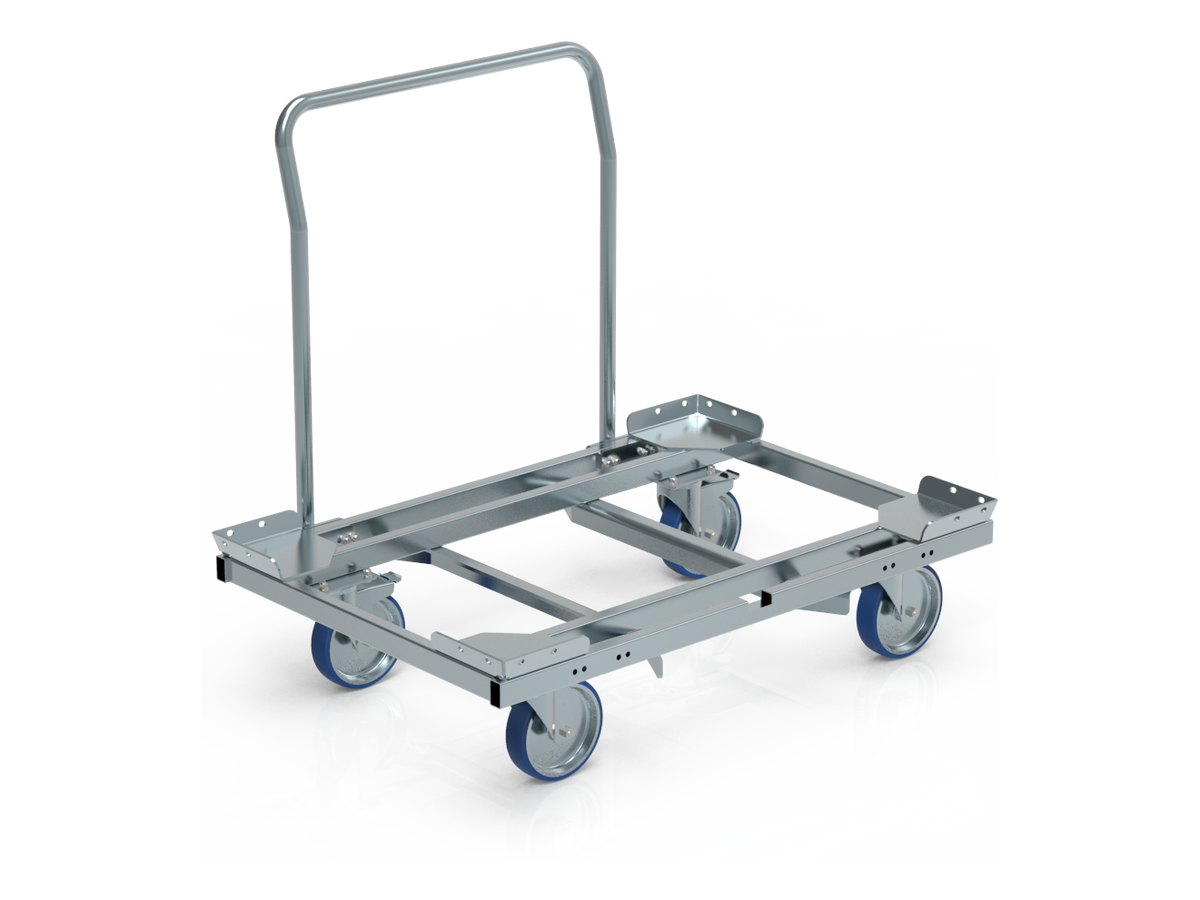

• Platforma porusza się na własnych kołach

  • W systemie Myzer E-Frame platforma nie jest podnoszona. Jej koła pozostają na posadzce również podczas przejazdu zestawu.
  • Prawidłowa współpraca z wagonem wymaga wyposażenia platformy w cztery koła skrętne. Platformy z układem dwóch kół stałych i dwóch skrętnych nie są zgodne z tym rozwiązaniem.
  • Wymaganie to należy uwzględnić przy zamawianiu platformy oraz przy ocenie możliwości wykorzystania wózków już pracujących w zakładzie.
  • Minimalna wysokość współpracującej platformy od posadzki wynosi 295 mm. Dopuszczalne są platformy wyższe.

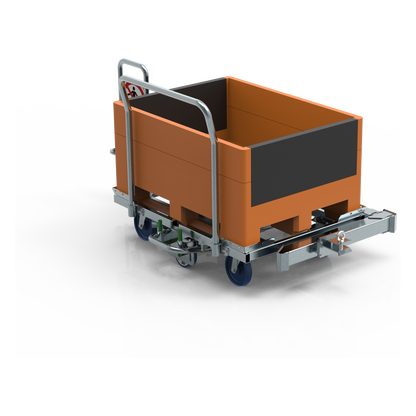

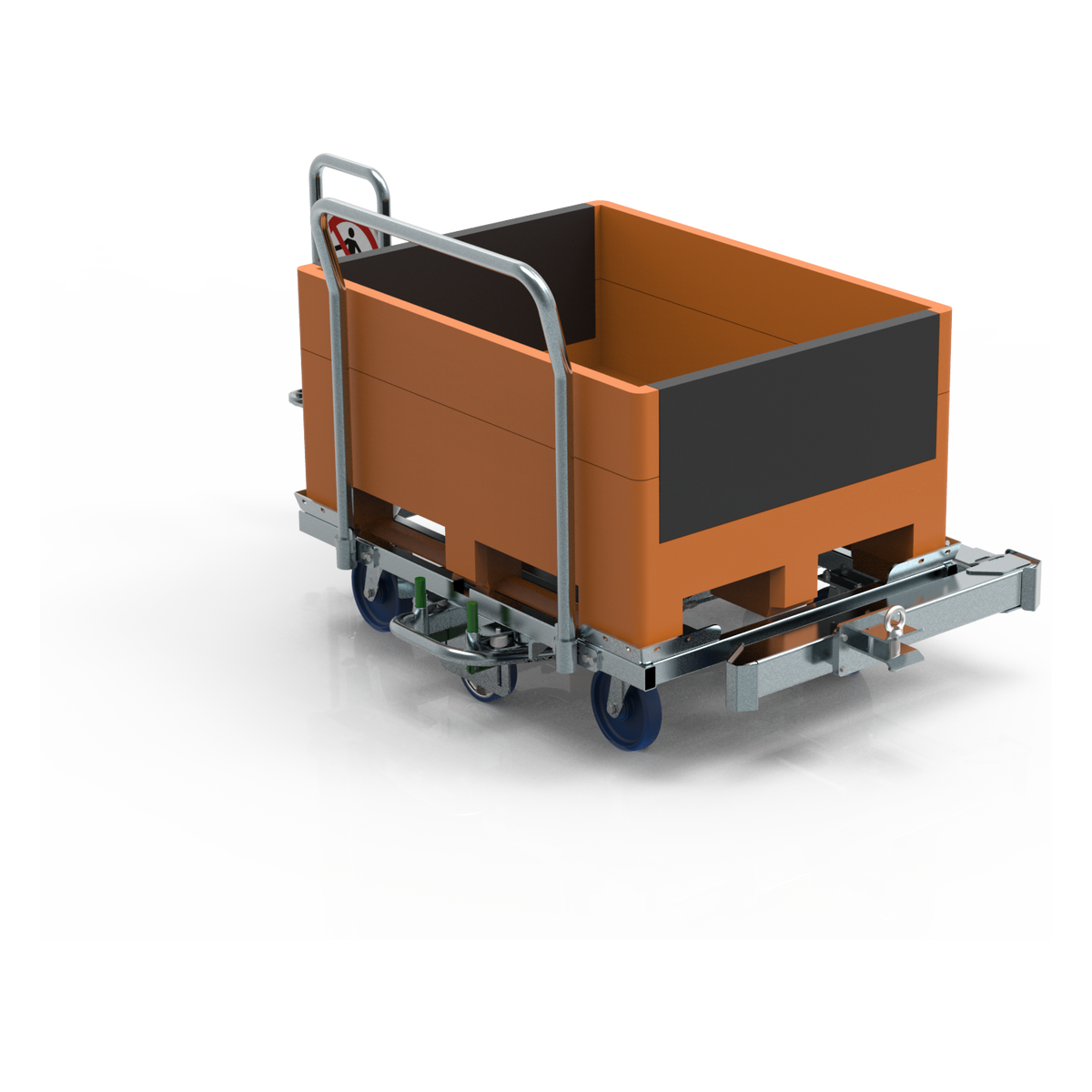

• Dobór wagonu do formatu pojemnika

  • Podstawowym wykonaniem jest E-Frame 1200 × 1000 mm. Oznaczenia wariantów odnoszą się do maksymalnego formatu spodu pojemnika, do którego dobierany jest system — nie są wymiarami zewnętrznymi wagonu.
  • Dostępne są dwie grupy szerokości: 1000 mm oraz 1200 mm. Długość może być dostosowywana co 100 mm, w zakresie od 1200 do 2000 mm. Przykładowe wykonania to 1400 × 1000, 1600 × 1000, 1800 × 1000 i 2000 × 1000 mm oraz odpowiednie warianty o szerokości 1200 mm.
  • Rozbudowa wymiarowa odbywa się przez zmianę długości, przy zachowaniu szerokości wybranej grupy. Najmniejszy wskazany format spodu pojemnika wynosi 600 × 800 mm; jego obsługa wymaga odpowiednio dobranej platformy współpracującej z wagonem.
• Współpraca z ciągnikami elektrycznymi i robotami AGV

  • Dyszel i zaczep wagonu E-Frame są dostosowane do standardowych zaczepów sworzniowych stosowanych w europejskich ciągnikach elektrycznych i robotach AGV. Umożliwia to dobór połączenia z szeroką gamą pojazdów holujących oraz zestawianie wagonów w pociągi logistyczne.
  • E-Frame może dzięki temu pracować w transporcie obsługiwanym przez operatora lub w zestawie holowanym przez odpowiednio dobrany robot AGV. Dobór dyszla i zaczepu uwzględnia połączenie mechaniczne z konkretnym pojazdem.
