Proyección LED en lugar de pintura: un marcaje de suelo que no se desgasta
La línea pintada sobre el pavimento de una nave tiene un defecto que se hace visible al cabo de unos meses: se desgasta bajo las ruedas de las carretillas y hay que renovarla, y cada renovación supone una parada en esa zona. Cada vez más plantas buscan una alternativa que no esté en contacto físico con el suelo. Esa alternativa es el marcaje de suelo mediante proyección LED: una imagen proyectada desde arriba que nunca se desgasta, porque no toca el pavimento. En este artículo explicamos cómo funciona esta tecnología, cuándo supera realmente a la pintura y al adhesivo, y cuándo es mejor quedarse con la señalización clásica.
Cómo funciona la proyección LED y Gobo

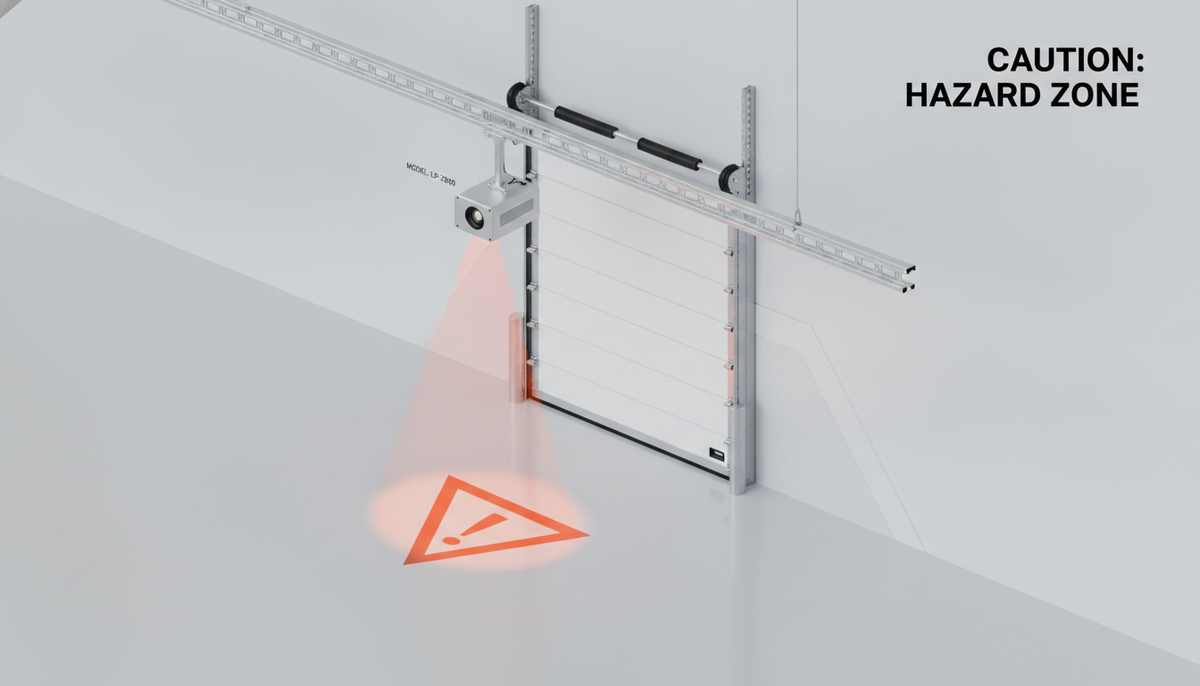

Un proyector de suelo funciona según el mismo principio que un proyector de diapositivas: la luz de una fuente LED atraviesa una plantilla gráfica (el llamado gobo) y una lente que proyecta una imagen nítida sobre el suelo. El gráfico puede ser cualquiera: una flecha de dirección, una señal de advertencia, un texto, el símbolo de un paso de peatones. La plantilla se diseña para un proyector concreto y para el tamaño de señal requerido, de modo que la imagen se adapta al lugar de montaje, y no al revés.
La tecnología LED/Gobo es hoy la solución de este tipo más extendida en el mercado. Los diodos LED son duraderos y cada año más asequibles, lo que ha llevado la proyección de la categoría de curiosidad a la de herramienta real de gestión visual. El proyector suele montarse en una bandeja portacables que discurre por encima de la imagen proyectada: así, la alimentación y la fijación quedan en una misma línea y la imagen cae exactamente donde tiene que caer.
Por qué el mercado abandona la pintura
El motivo es puramente de explotación. Las marcas de suelo pintadas y adhesivas trabajan en la superficie más castigada de la planta: bajo las ruedas de las carretillas elevadoras, los palés y el tránsito de peatones. Se desgastan, se ensucian y pierden legibilidad, y renovarlas implica cerrar parte de una vía de circulación, limpiar el pavimento, volver a aplicarlas y esperar el tiempo de secado o curado.
La proyección no tiene este problema, porque el soporte de la imagen es la luz y no una capa de material sobre el suelo. No hay nada que se desgaste ni que renovar. Cambiar el contenido de la señal se reduce a sustituir la plantilla del proyector, no a arrancar la pintura vieja. En zonas de mucho tráfico, es la diferencia entre un mantenimiento cíclico y una solución que, una vez montada, simplemente funciona.
Cuándo gana la proyección
La proyección no sustituye toda la señalización de la nave: gana en escenarios concretos en los que la pintura y el adhesivo salen mal parados:
- Zonas variables. Lugares cuya función se modifica de vez en cuando (buffers, áreas de depósito, distribuciones de temporada). En lugar de volver a pintar el suelo en cada cambio, se sustituye la plantilla.
- Pasos de peatones junto a puertas y cruces. Una franja o un símbolo de peatón proyectado sobre el pavimento es llamativo y atrae la mirada más que una línea desgastada, y está justo donde el tráfico destruye antes los adhesivos.
- Advertencias dinámicas. El proyector puede vincularse a una puerta, al movimiento de un AGV o a un sensor: la imagen de advertencia aparece cuando el peligro existe realmente, y no de forma permanente.
Marcaje de suelo mediante proyección LED: cómo elegir la luminosidad
El error más frecuente en la proyección es una imagen demasiado débil en una nave iluminada. La señal tiene que «imponerse» a la luz ambiente; de lo contrario, se verá pálida e ilegible. El parámetro clave es la densidad de potencia de la imagen proyectada, expresada en vatios por metro cuadrado (W/m²): cuanto más pequeña es la señal con la misma potencia del proyector, más luminosa es la imagen.
La regla práctica es: en un almacén estándar iluminado, la densidad de potencia debe superar los 45 W/m². La elección parte de tres datos de entrada: la distancia del proyector al suelo (altura de montaje), el tamaño de la lente y la potencia del proyector. A partir de ellos se calculan el diámetro de la señal, su superficie y la densidad de potencia. Por ejemplo, un proyector de 100 W suspendido a 4 m con una lente de 0,3 genera una señal de 1,2 m de diámetro y 1,13 m² de superficie, lo que equivale a 88,4 W/m²: más del doble del umbral, así que la imagen será nítida.
La altura de montaje también determina el tamaño de la señal. La misma óptica proyecta una imagen tanto mayor cuanto más alto está el proyector:
| Altura de montaje | Lente 0,2: diámetro de la señal | Lente 0,3: diámetro de la señal |
|---|---|---|
| 4 m | 0,8 m | 1,2 m |
| 5 m | 1,0 m | 1,5 m |
| 6 m | 1,2 m | — |
| 7 m | 1,4 m | — |
| 8 m | 1,6 m | — |
Conclusión práctica: sin conocer la altura de montaje no es posible elegir la solución. Es el primer dato que preguntamos en cada proyecto, junto con qué contenido debe proyectarse y en qué tamaño.
Ejemplo de implantación en automoción
Un fabricante europeo de componentes para automoción se puso en contacto con nosotros con una tarea sencilla: sustituir un gran adhesivo de suelo por una proyección. Se trataba de un texto de unos 14 m de largo y 50-70 cm de ancho que, en una zona de uso intensivo, había que cambiar con regularidad. La solución fue una fila de proyectores montados en una bandeja portacables situada sobre la línea del texto, elegidos de forma que las imágenes contiguas cubrieran todo el ancho del texto con margen.
El número de proyectores se deriva directamente de la geometría: con un montaje a 5 m y una lente de 0,3, cada señal tiene 1,5 m de diámetro, así que un texto de 14 metros se cubre con unos diez puntos. Bajar el montaje a 4 m reduce el diámetro a 1,2 m y aumenta el número de proyectores necesarios. Esto muestra por qué la altura es el parámetro con el que empieza cualquier cálculo, y no un detalle que se decide al final.
Por capas: cintas, marcadores y proyección como un solo sistema
La proyección no compite con la señalización clásica, sino que la complementa. Los mejores resultados se obtienen con un sistema por capas en el que cada tecnología se ocupa de aquello en lo que es mejor:
- Límites y vías fijos: cintas de marcaje de suelo duraderas de PVC resistentes a la abrasión, que definen la distribución que no cambia.
- Puntos y esquinas: marcadores de suelo en forma de I, L, T, X y V para señalar los puntos de depósito y las intersecciones.
- Elementos variables y de advertencia: proyección LED allí donde el contenido cambia o donde el tráfico destruye antes cualquier soporte pegado al suelo.
En este sistema, la proyección asume los puntos más problemáticos, mientras que las señales de suelo y las cintas duraderas se ocupan del resto de la estructura fija de la nave. Es una solución más barata y más fácil de mantener que intentar hacerlo todo con una sola tecnología.
Limitaciones de la proyección que hay que conocer
La proyección tiene sus límites y conviene conocerlos antes de decidir:
- Sombra. La imagen cae desde arriba, así que una persona, una estantería o una carretilla que pasa la tapan momentáneamente. En lugares con tráfico vertical denso y continuo, es una limitación real.
- Naves muy luminosas. Cuanta más luz ambiente, más difícil es mantener los 45 W/m² necesarios. En zonas muy iluminadas hacen falta proyectores más potentes o señales más pequeñas, lo que eleva el coste.
- Coste por punto. Cada proyector es un equipo independiente, con su alimentación y su montaje en altura. En grandes superficies continuas (líneas largas, áreas extensas), la cinta sigue siendo a menudo más razonable económicamente que una fila de proyectores.
Resumen: cuándo recurrir a la proyección
Antes de decidir, repase una breve lista de comprobación:
- ¿Está la señal en una zona donde la pintura y el adhesivo se desgastan rápidamente? Si es así, la proyección tiene ventaja.
- ¿Cambia el contenido de vez en cuando (buffers, distribuciones de temporada, advertencias)? La variabilidad es el terreno natural de la proyección.
- ¿Cuál es la altura de montaje? Sin esta cifra no se puede elegir el proyector ni el tamaño de la señal.
- ¿Está la nave muy iluminada? ¿Quedará la imagen tapada constantemente? Son condiciones límite que hay que comprobar.
- ¿Es un punto o una línea larga? Puntos y zonas variables: proyección; vías fijas en largas distancias: cinta.
En la práctica, una planta bien planificada no elige entre pintura, adhesivo o proyección, sino que los combina por capas: señalización duradera para la estructura fija y proyección para lo que cambia y lo que más rápido se deteriora.
¿Sustituirá la proyección LED toda la pintura de la nave?
No, y ese no es su objetivo. La proyección es rentable en zonas variables y en los puntos más castigados. Los límites fijos y las vías de circulación largas siguen siendo más baratos y sencillos de marcar con cinta duradera o marcadores.
¿Qué información hay que preparar antes de pedir un presupuesto de proyección?
Dos cosas: la altura de montaje de los proyectores y qué debe proyectarse y en qué tamaño. De la altura dependen el diámetro de la señal y su luminosidad; del contenido, el número y la ubicación de los proyectores.
